直線導軌QH系列重負荷型滾珠之靜音式

安裝注意事項

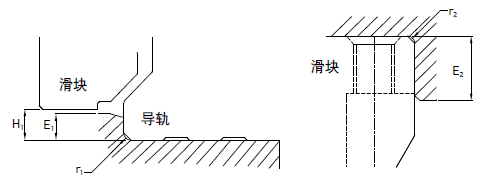

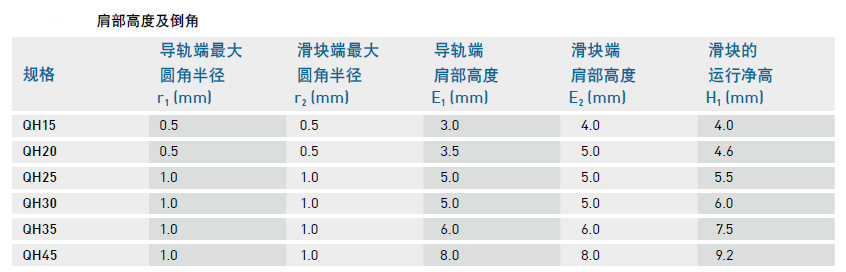

(1) 安裝面肩部高度及倒角

安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。

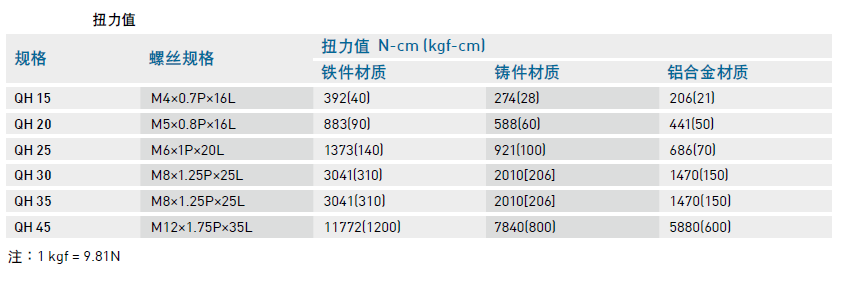

(2) 導軌裝配螺絲之扭力值

安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力值鎖裝配螺絲。
QH系列直線導軌尺寸表

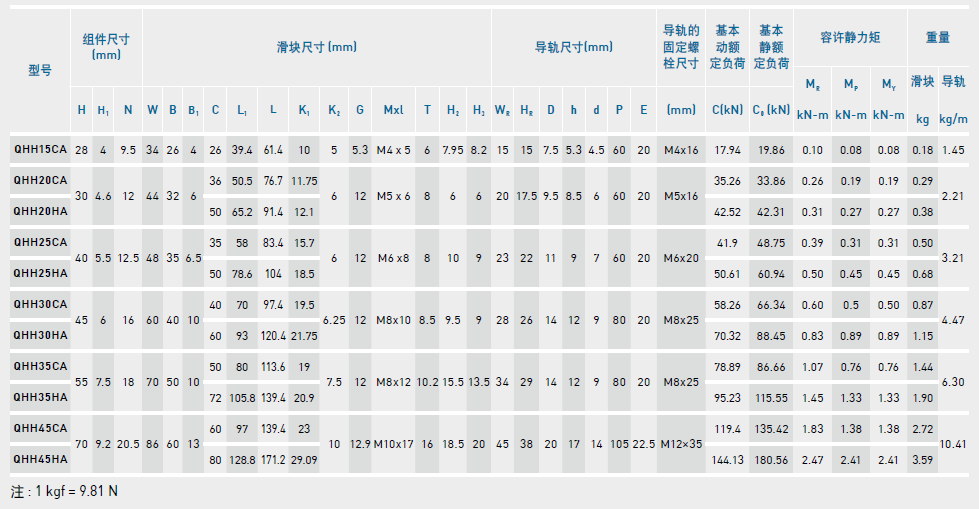

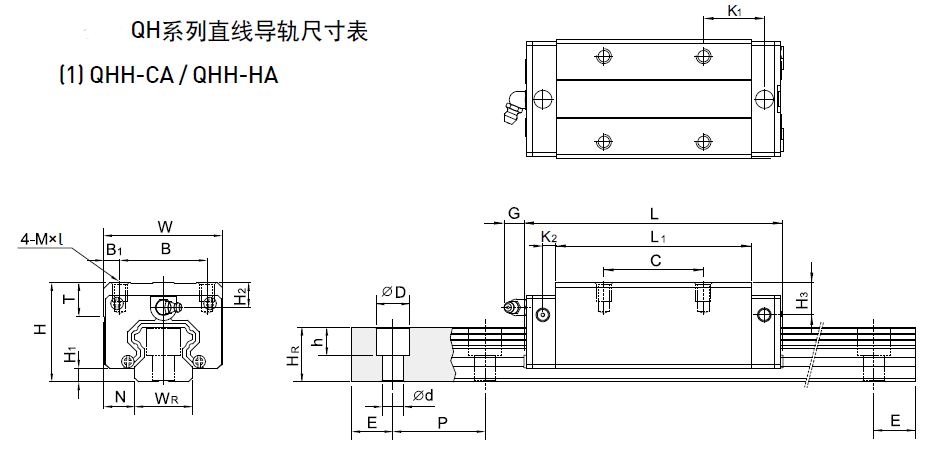

(1) QHH-CA / QHH-HA

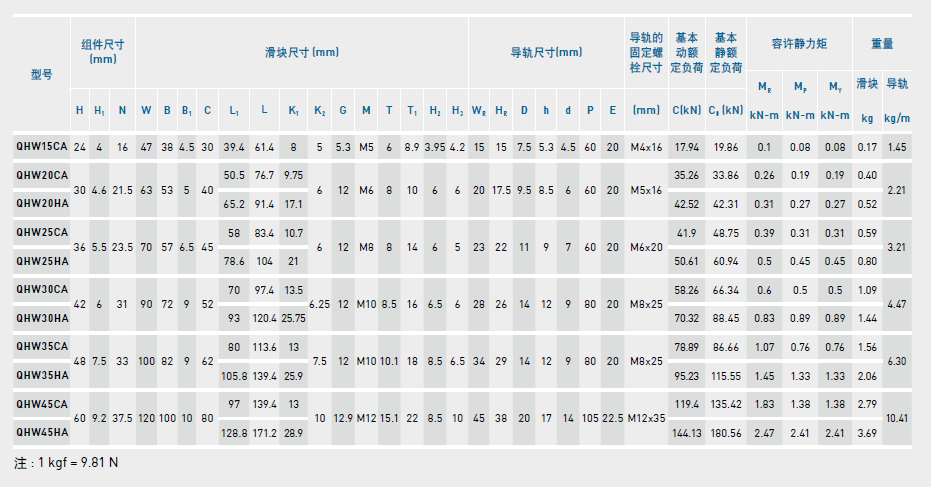

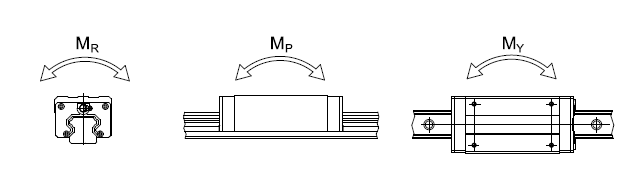

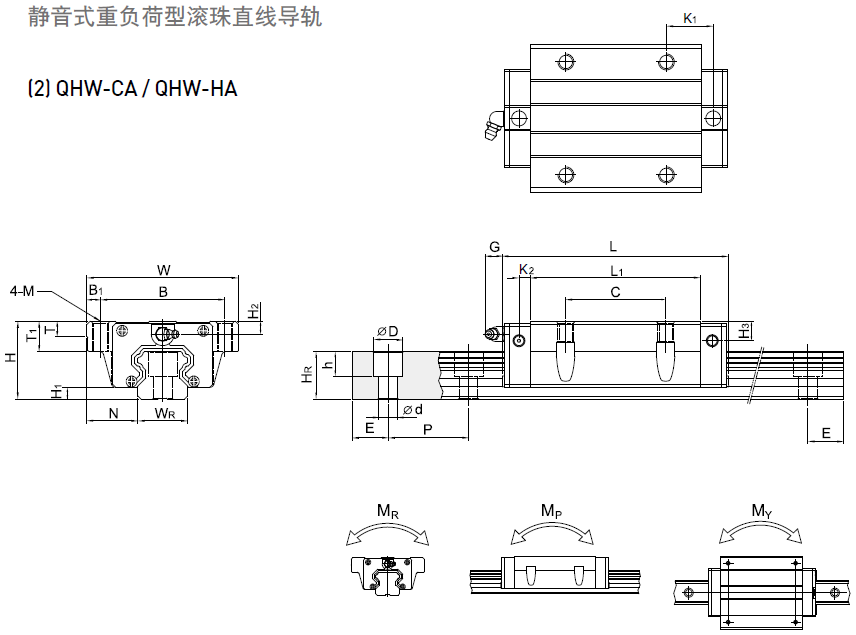

(2) QHW-CA / QHW-HA
